Circuit avec diode
(15 minutes de préparation)

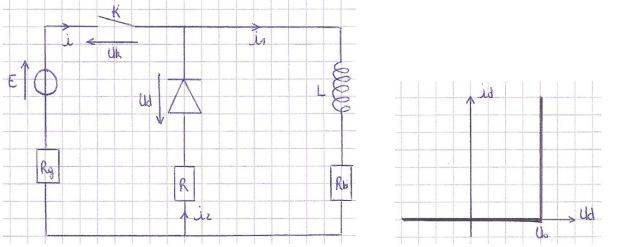

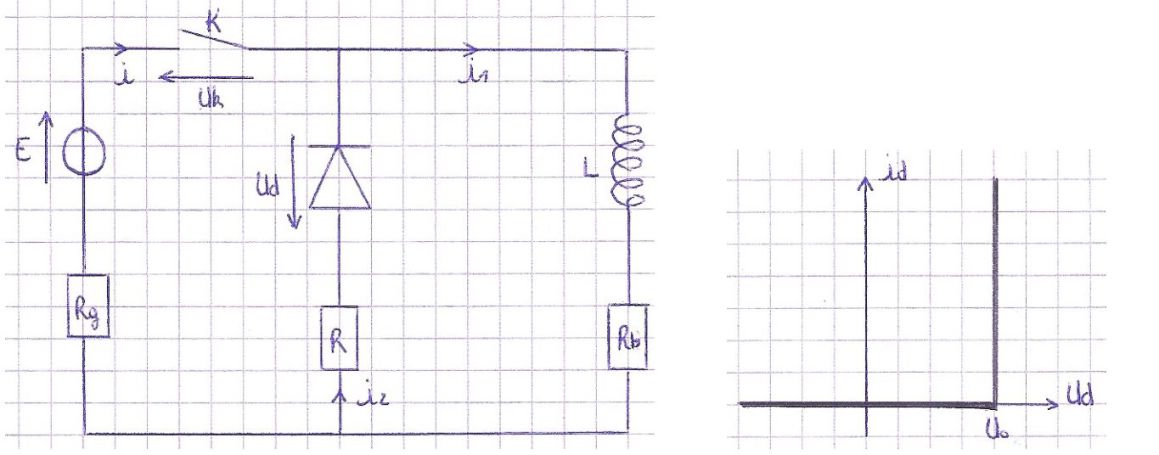

On considère le circuit suivant.
À \(t<0\), l'interrupteur K est fermé et le régime permanent est atteint.
Question
Trouver \(i(0^-)\), \(i_1(0^-)\), \(i_2(0^-)\) et \(u_K(0^-)\).
Question
À t = 0, on ouvre l'interrupteur K.
Quel est le régime lorsque t tend vers l'infini ?
Quelle est la valeur de i1 ?
Quelle hypothèse fait-on sur la diode ? Justifier.
Question
Établir l'équation différentielle vérifiée par i1(t), puis exprimer i1(t).
