Lois des nœuds et des mailles
Fondamental : Lois de Kirchoff (lois des nœuds et des mailles)

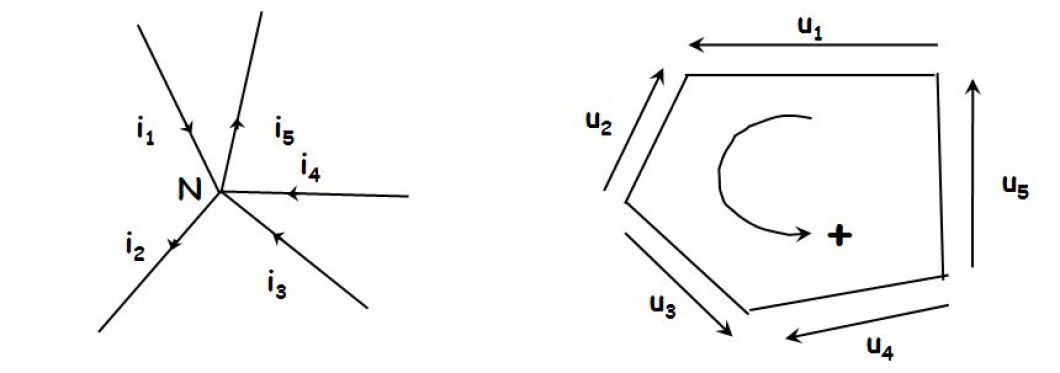

Ces lois s'écrivent sous la forme (voir figure) :
Loi des nœuds :
\({i_1} + {i_3} + {i_4} = {i_2} + {i_5}\)
Loi des mailles :
\({u_1} - {u_2} + {u_3} - {u_4} + {u_5} = 0\)

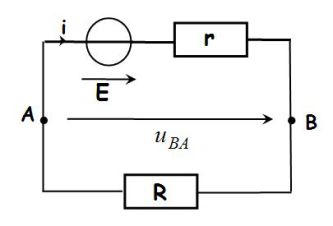

Exemple : Loi de Pouillet
La loi des mailles donne :
\({u_{BA}} = E - ri = Ri\)
On en déduit l'intensité dans le circuit (c'est la loi de Pouillet) :
\(i = \frac{E}{{r + R}}\)
